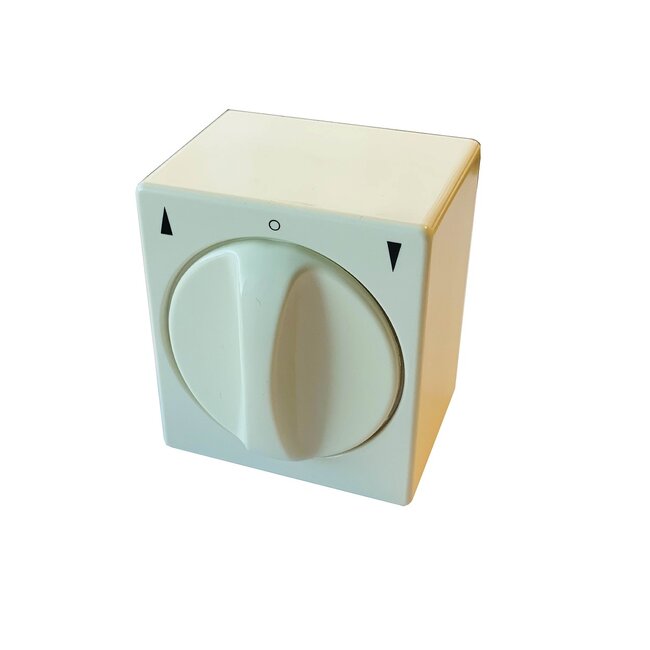

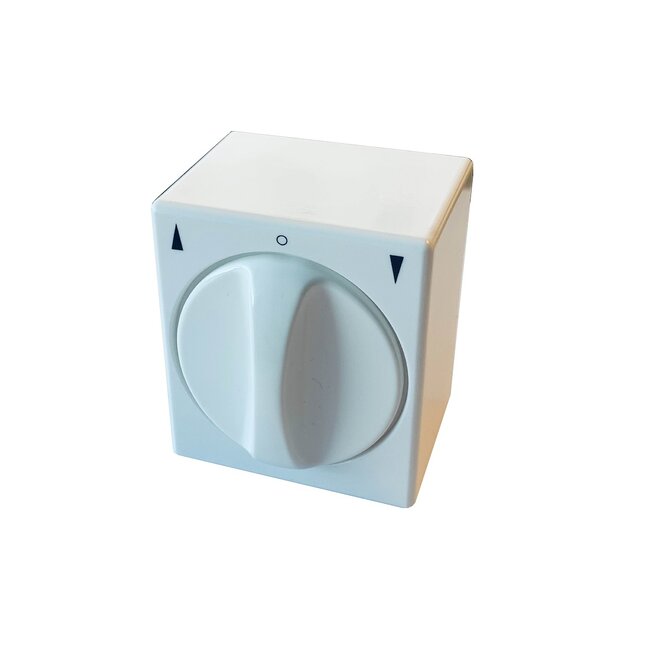

Vedder Aufputz-Drehschalter für 1 Rohrmotor

- automatischer Nullpunkt oder Festpunkt, Auswahl mittels Blockiernocken

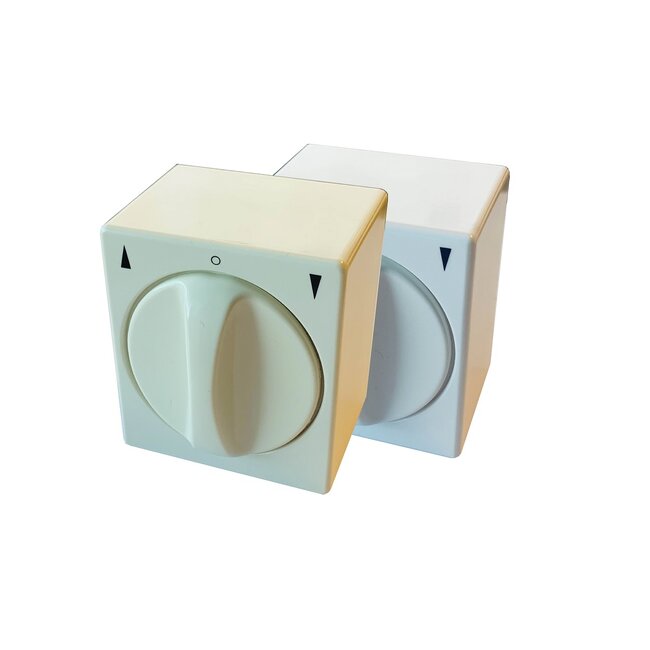

- erhältlich in Weiß und Creme/Weiß
- Abmessungen 64x52x40 mm

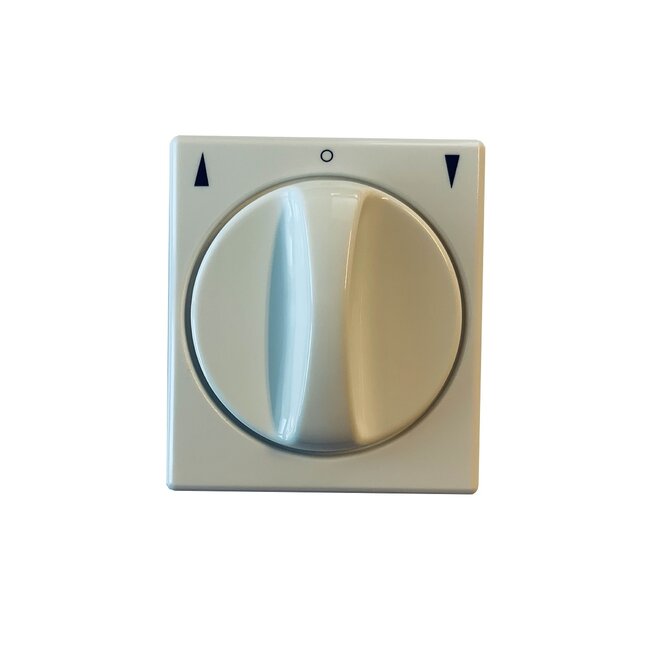

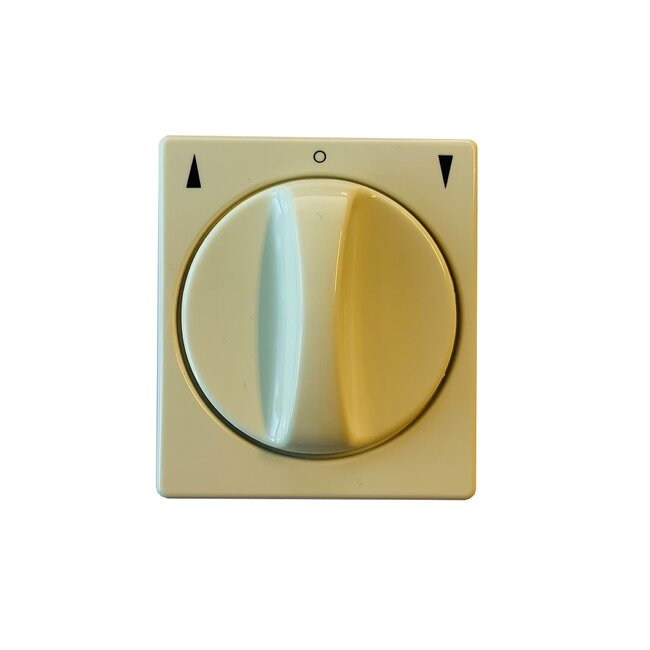

- der Drehknopf ist auch separat erhältlich
- Sie können auch eine Grundplatte für den Schalter bestellen

Unser Aufputzschalter macht die Bedienung Ihres Rollladens, Ihrer Markise oder Ihres Screens mühelos. Der Anschluss des Schalters ist denkbar einfach. Und so geht's:

1. Das Stromversorgungskabel besteht aus drei Drähten: einem braunen, einem blauen und einem grün-gelben Draht.
2. Im Kabel des Rohrmotors befinden sich vier Drähte, ein schwarzer, ein brauner, ein blauer und ein grün-gelber Draht.
3. Verbinden Sie die grün-gelben und die blauen Drähte miteinander, dazu können Sie die unteren 2 Klemmen dieses Schalters verwenden.
4. Verbinden Sie den braunen Draht von der Stromversorgung mit dem Drehschalter an der mittleren der 3 Klemmen.
5. Schließen Sie das schwarze Kabel des Rohrmotors an die linke Klemme des Drehschalters an.
6. Schließen Sie das braune Kabel des Rohrmotors an die rechte Klemme des Drehschalters an.
7. Wenn sich der Rollladen in die falsche Richtung dreht, tauschen Sie das letzte schwarze und braune Kabel aus.

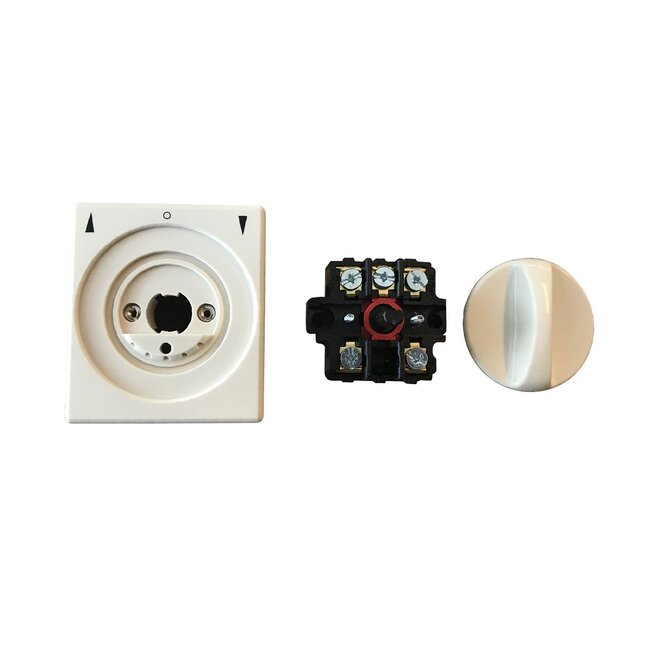

In der Mitte des Schalters befindet sich eine rote Buchse, die dafür sorgt, dass Sie den Schalter festhalten müssen, um den Rollladen herunter- oder hochzufahren, dies dient der Erhaltung des Rohrmotors und Ihrer Sicherheit.
Wenn Sie den Schalter nicht ständig festhalten wollen, entfernen Sie die rote Buchse, dadurch wird der Schalter in der "Ab"- oder "Auf"-Stellung arretiert, so dass Sie ihn nicht ständig festhalten müssen, denken Sie daran, dass der Motor nicht stehen bleibt, wenn er nicht die Endeinstellung erreicht.
