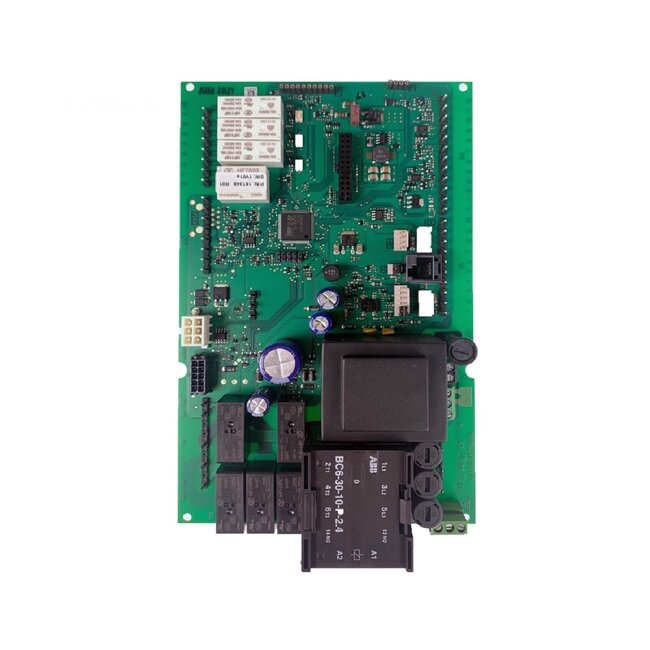

MFZ-Basisplatine CS320 Steuerbox

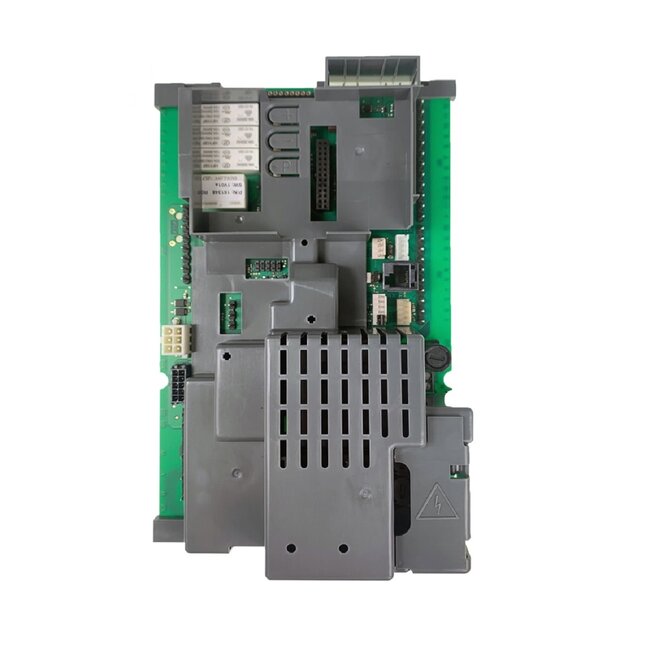

Wir liefern die CS320-Platine inklusive der passenden Kunststoffabdeckung, so dass die Platine problemlos als Ersatz für eine CS300- und CS310-Platine verwendet werden kann.

Die CS320-Steuerungsbox ist eine spezielle Entwicklung für Roll-, Sektional- und Schiebetore, die optimal auf die Anforderungen dieser Tore zugeschnitten ist. Die ausgereifte Mikroprozessorsteuerung basiert auf dem bewährten Konzept des CS 300 und CS 310 und kann über einen Absolutwertgeber, Steuer- sowie mechanische Endschalter betrieben werden. Mit einer Vielzahl von Anschluss- und Erweiterungsmöglichkeiten werden selbst komplexe Optionssteuerungsaufgaben für den CS 320 zum Kinderspiel. Für die Neuinstallation, aber auch für die sichere Nachrüstung von bestehenden Toranlagen.

Funktionen
- 4 programmierbare Relaisausgänge mit 44 Funktionen
- 2 programmierbare Eingänge mit 27 Funktionen
- Änderung der Wickelrichtung über PCB-Taster/Display
- programmierbare Zwischenstellung (nur bei AWG)
- einstellbare Kraftbegrenzung in aufrechter Position (nur bei AWG)
- Richtungsüberwachung und -erkennung (nur bei AWG)
- integrierter Torzähler
- programmierbarer Wartungsalarm (PIN-geschützt)
- integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen mit Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor

Endabgleich
- über mechanische Endschalter oder über Absolutwertgeber
- Einstellung über PCB-Taster oder steckbaren LCD-Monitor

Steuerung
- Leiterplattentaster und LEDs zur Statusmeldung (Standard)
- steckbarer LCD-Monitor mit Textanzeige (optional)
- Navigation / Status- und Diagnosemeldungen mit 3 Tasten

Aufbau und Anschluss
- umschaltbarer Transformator von 230V / 3 ~ auf 400V / 3 ~
- kurzschlusssichere Niederspannung
- Spannungsversorgung für externe Geräte (24V DC / 500 mA und 230V-AC / 1A)
- Anschluss für Elemente des Sicherheitskreises
- Anschluss für Schließkantensicherung (Opto, 8,2 kΩ, Druckwellenleiste oder Leitlichtschranke) in Richtung ZU
- Anschluss für Schließkantensicherung (8,2 kΩ) in Richtung AUF
- Anschluss für zwei Lichtschranken (2-Draht, Relais, NPN, PNP) mit / ohne Testung
- Anschluss für Schlupftürsensor (8,2 kΩ) mit Testung
- Anschluss für zwei Lichtvorhangsysteme mit/ohne Testung
- Schnittstelle für den Anschluss eines Frequenzumrichters
- Schnittstelle für den Anschluss von Erweiterungsmodulen
- Steckplätze für Funkmodul und Weekly Timer
- Steckplatz für Funkübertragungssystem, 2-Kanal
- zur drahtlosen Signalübertragung der Schließkantenanlage und/oder Sicherheitsschaltung

Optional
- LCD-Monitor mit Textanzeige
- MS BUS bi-direktionales Verkehrssteuerungsmodul
- MS BUS Erweiterungsmodul, Leistungsschutz
- integrierter Hauptschalter
- individuelle Abdeckfolien
