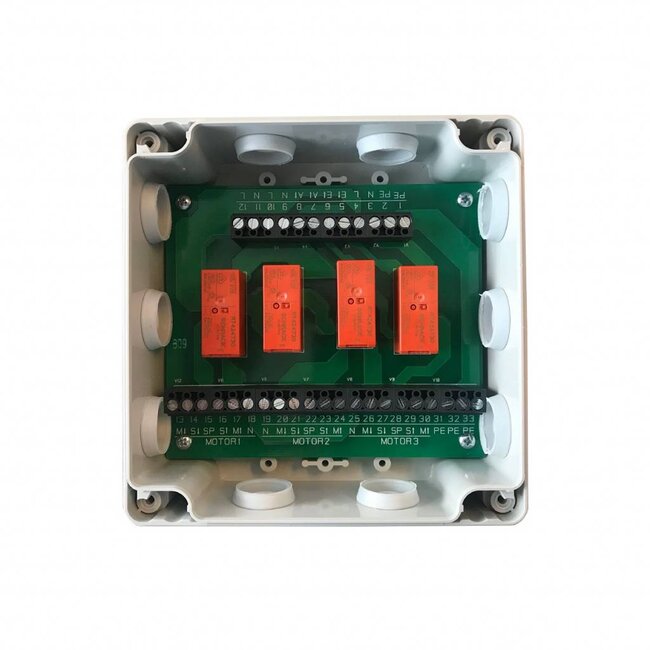

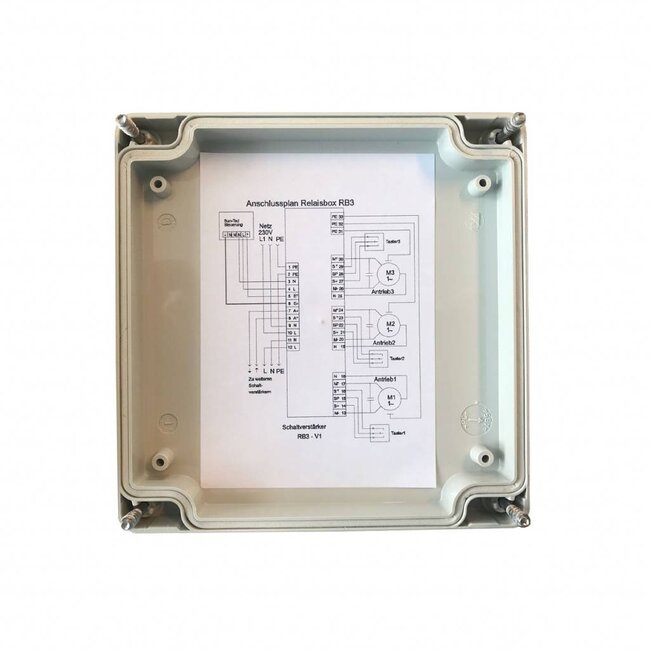

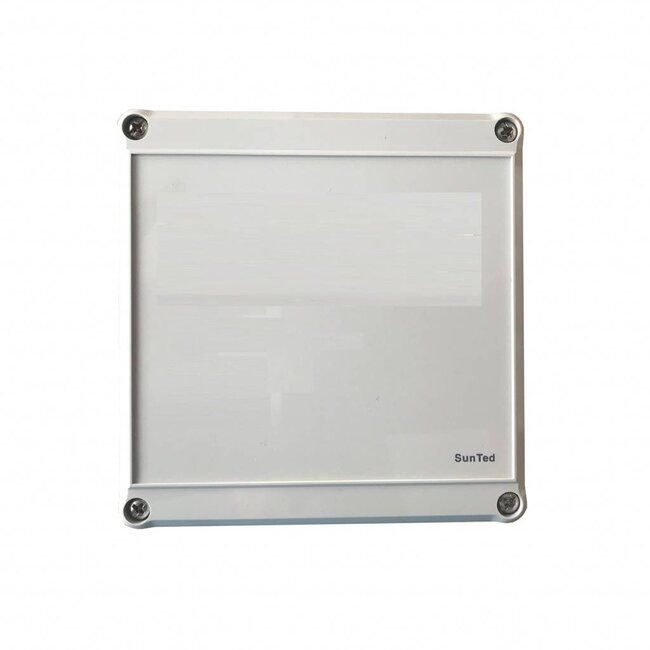

Tedsen RB3 Relaisbox für 3 Rohrmotoren, geeignet für Zentral- und Einzelsteuerung, montiert in einem schlagfesten grauen Kunststoffgehäuse, Steuerstrom 230 V oder 14 VDC Lesen Sie mehr.
- Schaltkasten mit Trennrelais zur Parallelschaltung von 3 x 230 V Motoren
- geeignet für Zentral- und Einzelsteuerung
- montiert in einem schlagfesten grauen Kunststoffkasten
- Steuerstrom 230 V oder 24 V DC
- Nennlast Relais 10 Ampere
- Schutzart IP54
- Abmessungen 122x120x57 mm (bxhxd)
Eine Parallelschaltung von zwei oder mehreren Rohrmotoren ist nicht zulässig, da die Motoren z.B. aufgrund unterschiedlicher Motortypen oder unterschiedlicher Höhen des Rollladens nie exakt die gleiche Laufzeit haben. Der Motor, der seinen Endschalter zuerst erreicht, wird von dem noch laufenden Motor mit einer induktiven und kapazitiven Spannung an der Gegenwicklung beaufschlagt. Diese Spannung, die bis zu 1000 Volt betragen kann, setzt den zunächst abgeschalteten Motor in die entgegengesetzte Richtung in Bewegung, bis der Motor über den nun wieder geschlossenen Mikroschalter wieder die Versorgungsspannung erhält und der Motor wieder in seine ursprüngliche Richtung zu laufen beginnt. Diese so genannte Pendelbewegung setzt sich fort, bis die Endschalter unter der enormen Last beschädigt werden.
